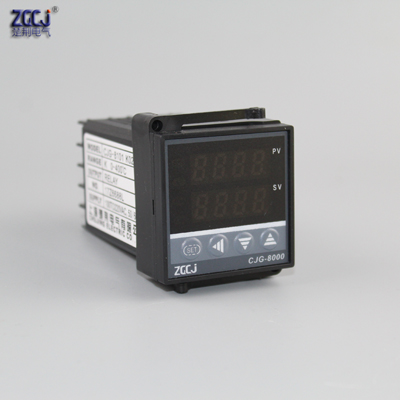

CJG-8000 温控仪

更新:2017-8-7 12:06:23      点击:
  • 品牌:   楚荆
  • 型号:   CJG-8000
  • 市场价:    元
  • 优惠价:    元 (已有 0 人购买)
  • 在线订购   加入收藏
产品介绍

输入范围表(表一)

热电偶 输入 范围 代码 范围 代码 范围 代码
K 0~200℃ K01 0~400℃ K02 0~600℃ K03
0~800℃ K04 0~1000℃ K05 0~1200℃ K06
0~1372℃ K07 0~100℃ K13 0~300℃ K14
J 0~200℃ J01 0~400℃ J02 0~600℃ J03
0~800℃ J04 0~1000℃ J05 0~1200℃ J06
R#1 0~1600℃ R01 0~1769℃ R02 0~1350℃ R04
S#1 0~1600℃ S01 0~1796℃ S02
B#1 400~1800℃ B01 0~1796℃ B02
E 0~800℃ E01 0~1000℃ E02
N 0~1200℃ N01 0~1300℃ N02
T#2 -199.9~649.0℃ T01 -199.9~100℃ T02 -100~200.0℃ T03
0~350℃ T04
热电阻 Pt100 -199.9~649.0℃ D01 -199.9~200℃ D02 -100~50.0℃ D03
-100~100℃ D04 -100~200℃ D05 0.0~50.0℃ D06
0.1~100℃ D07 0.0~200℃ D08 0~300.0.0℃ D09
0.0~500℃ D10
-199.9~649.0℃ P01 -199.9~649.0℃ P02 -100~50.0℃ P03
-100~100℃ P04 -100~200℃ P05 0.0~50.0℃ P06
0.0~100℃ P07 0.0~200℃ P08 0~300.0℃ P09
P10
0~5v 0.0~100℃ 401
1~5v 0.0~100℃ 604
0~20mA#3 0.0~100℃ 701
4~20mA#3 0.0~100℃ 801

#1 0~900℃范围内不能保证精度;
#2 -199.9-100℃范围内不能保证精度;
#3 需要输入端子间外接一个250Ω的电阻。

第一报警表[ALMI](标准内置)以及第二报警(可选)(表二)

A:上限偏差报警
B:下限偏差报警
C:上下限偏差报警
D:范围内报警
E:附待机上限偏差报警
F:附待机下限偏差报警
G:附待机上下限偏差报警
H:上限输入值报警
J:下限输入值报警
K:附待机上限输入值报警
L:附待机下限输入值报警

注:定货时根据以上内容详细填写

接线

接线注意:
1.热电偶输入,应使用对应的补偿导线。
2.热电阻输入,应使用低电阻且无差别的3根导线.
3.输入信号线应远离仪器电源线.动力电源线和负荷线,以避免产生杂讯干扰。
4.仪器电源线通常下致被动力电源干扰。
•仪器补外部杂讯干扰时,必须使用杂讯滤波器。
•缩短电源线的捻合绞距,距离越短越有助于减小杂讯。
•在仪表板上安装杂讯滤波器并接地,并减小杂讯滤波器输出与仪器电源端子的接线距离。
•不要在滤皮器输出端安装保险以及开关,这样会降低滤波器效果。
5.接线应该符合每个国家的国标,电源线应使用600v聚氯乙烯绝缘线)(JIsc3307)
6.电源开启后以继电器输出的仪表需5-6秒之准备时间,如作外部的连结回路等信号使用时,请并用延迟继电器。
7.本仪器无电源开关和保险丝,如果需要可加装建议保险丝规格:额定电压250V 额定电流1A 保险丝型号:延时保险
8.不要过分旋紧端子螺钉。此外使用合适的端子螺丝接线片(螺丝型号号M3*6建议力矩0.4Nm)

仪表技术参数模式的设置:

在仪表正常通电后,按参数设定模式进入并找到数据参数”LCK “将期代码”1000“再按”SET“键使仪表确认,将“SET”键与”∠“键两键同时按住,约3秒后,在PV显示”COd“=000时,依次按“SET”键可得到并循环显示下列参数:

显示符 设定值 说明 量程范围
SL1 0 0 0 0 K 0~1372℃
0 0 0 1 J 0~1200℃
0 0 1 0 L -200~400℃/199.9~400.0℃
0 0 1 1 E 0~800℃
0 1 0 0 N 0~1300℃
0 1 1 1 R 0~1769℃
1 0 0 0 S 0~1769℃
1 0 0 1 B 0~1820℃
1 1 0 0 Pt100 -200~650℃/199909~650.0℃
1 1 0 1 JPt100 -50~150℃/50.0~150.0℃
1 1 1 0 0~5V -1999~9999
1 1 1 1 1~5V -1999~9999
1 1 1 0 0~20mA -1999~9999
1 1 1 1 4~20mA -1999~9999
SL2 0 0 0 0
SL3 0 0 0 0
SL4 0 0 0 未设定第一组报警功能 第一报警(ALMI)类型选择
0 0 1 上限偏差报警
0 1 0 上/下限偏差报警
0 1 1 过程值上限报警
1 0 1 下限偏差报警
1 1 0 带报警(区域内报警)
1 1 1 过程值下限报警
0 无待机报警功能 第一报警待机功能选择
1 有待机报警功能
SL5 0 0 0 0 第二组报警功能设定 同第一报警
SL6 0 正动作控制(制冷) 主控制正/逆动作选择
1 逆运作控制(加热)
0 主控制时间比例输出 主控制输出类型选择
1 主控制连续输出(4-20mA)
SL7 0 激励报警 激励报警/非激励报警
1 非激励报警 (第一报警侧)
0 激励报警 激励报警/非激励报警
1 非激励报警 (第二报警侧)
SL8 0 0 0 0
SL9 0 0 0 0
SL10 0 0 0 0
SL11 0 0 0 0


在“Cod”=0001时,依次按“SET”键可得到并往返循环显示下列参数:

显示符 出厂值 说明 设定范围
SLH 依定贷 设定值测量小范围上限 见上表
SLL 依定贷 设定值测量小范围下限 见上表
PGdP 0 小数点位数 0-3
OH 2或2.0 AT自整定输出不动作带宽 0-100或0.1-100.0
AH1 2或2.0 第一报警输出不动作带宽 0-100或0.1-100.0
AH2 2或2.0 第二报警输出不动作带宽 0-100或0.1-100.0
CTr 800 电流互感器比率 0-9999
dF 1 数字滤波常数 0-100
STTM 100 使测量值稳定的时间因数 0-200
STPK 67 比例带计算的因数 0-200
STIK 16 积分计算的因数 0-200
